IC语音门禁一体机

产品分类:门禁一体机

产品型号: DCU7004S-M2

标准IC门禁一体机扩展功能,写卡加密或是联网用两种方式,可应用于小区门禁或简易月租停车场收费,管理中心统一发卡管理。

产品标签:

语音门禁一体机 小区门禁一体 IC门禁一体机

 一、IC门禁一体机控制器产品核心优势

1IC脱机写卡,管理中心统一发卡,设置卡片进出不同门的权限。

2、卡片时间有效期管理, 可针对不同卡片设置不用的规则。

4、每张卡片独立安全加密,防复制,对小区更安全地管理。

5、通过黑名单卡设置卡片挂失,单台控制器黑名单管理数量为500个。

6、人员权限写在卡片扇区里,脱机管理不限卡片数量。

7、控制器可存储10万条脱机数量。

8、迷你小巧,楼宇对讲门禁嵌入式安装方式。

9、施工简便,安装维护服务少。

10、可整合我司电梯楼层管理系统实现小区门禁刷卡梯控一卡通脱机写卡管理。

11IC脱机应用可用于简易月租型固定车收费管理系统。

二、门禁一体机控制器卡片分类及权限说明

住户卡:出入所在小区大门和所住单元门,在管理中心统一写卡发卡,可限定每张卡片进出的有效时间段及进出大门的权限。

通卡:小区保安、邮递人员、社区服务人员使用,可以进入小区所有单元门和大门,也可以根据需求进入多个不同小区(目前通卡最多可设同时进入8个小区所有单元门。

管理卡:用于下载和上传控制器参数。在管理中心软件设置好硬件参数后,写入管理卡后,拿到安装现场刷下卡,可设置硬件参数。

黑名单卡:用于删除和下载黑名单卡,主要是用于挂失卡片。在管理中心软件设置好挂失卡片名单后通过黑名单卡写卡,然后拿到现场刷一下需要挂失的大门的门禁读头即可完成持失。

三、门禁一体机控制器参数


工作电压

825V直流

整机功耗

<1W

数据保存

>10(掉电后)

记录容量

100,000条(可定制)

控制卡片

权限写入卡中,容量无限制

通讯方式

1RS4851路无线(扩展功能)

语音提示

有(扩展功能)

按钮输入

1

继电器输出

1

门磁输入

1

读卡类型

Mifare ONE

感应距离

10cm

组网数量

65535

工作温度

-20℃—70

工作湿度

20%90%

存储温度

-25℃—85

尺寸

天线30*50mm主板94*65m

成品L48×W69×H18mm

安装尺寸

主板53*60mm 孔径4.9mm

天线28.8mm  孔径6mm


四、扩展功能说明

1RS485联网:主板标配网络通讯方式,联网用时软件版本不同。

2TCP/IP联网:扩展定制功能模块,网络通讯实时数据,主要是方便施工与布线。

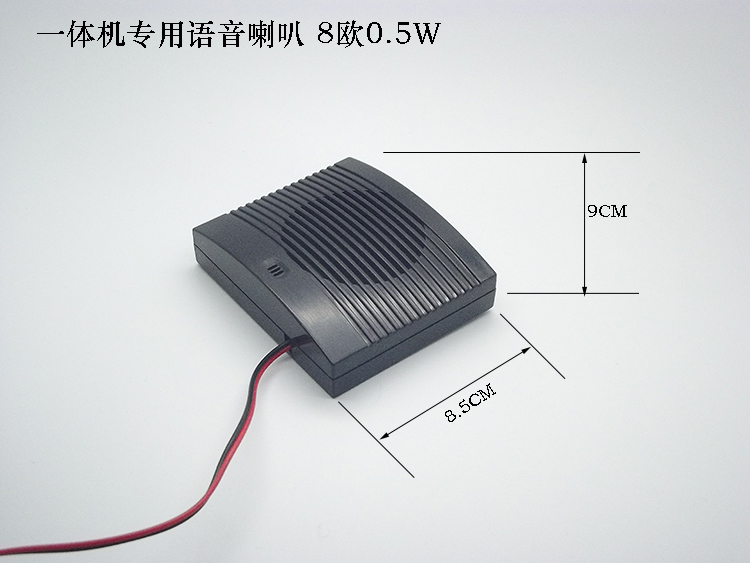

3、语音功能:提示欢迎光临、卡片是否有效,固定语音模块,配80.5w的语音喇叭。

4、无线下载模块:扩展定制功能模块,2.4G脱机无线下载数据功能,需在原有主板上增加无线模块,另外配备专用的无线下载手持机,用于下载进出刷卡记录。

5、限次刷卡功能:定制芯片程序,可设置卡片刷卡次数的限制。

五、IC门禁一体机主板接线说明

J4(主板接线端子)

线序

颜色

颜色

功能

1

黑色

GND      直流12V电源负极

2

红色

+12V      直流12V电源正极

3

白色

DATA1     数据1

4

黄色

485A      RS485通讯A接口

5

橙色

LED/SW    绿色灯线或开门按钮,与J5拔向有关

6

绿色

DATA0     数据0

7

蓝色

485B      RS485通讯B接口

8

紫色

NO       继电器常开

9

灰色

COM     继电器公共端

10

棕色

NC       继电器常闭

J6(语音喇叭接线)

线序

颜色

颜色

功能

1

黑色

喇叭

2

红色

喇叭

注意:语音功能为选配功能,标配不含有。

J5:绿色灯线或开门按钮选择开关,LEDJ4的橙色线为绿色灯线,SW时为开门按钮。

J7485TTL选择开关,正常使用时必须拔在485位置,485通信接口才有效。

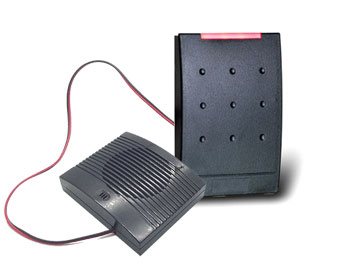

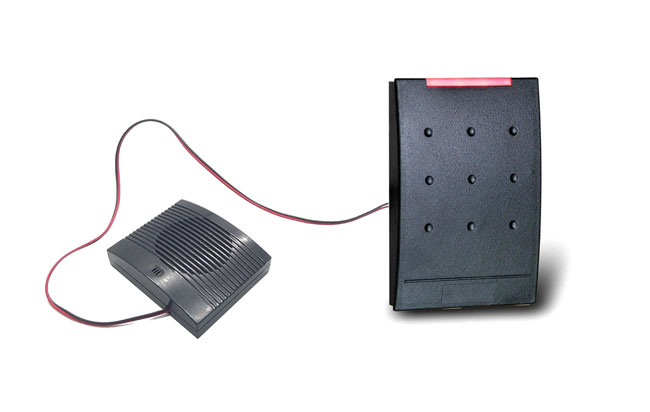

六、IC门禁一体机产品实物图

七、IC门禁一体机控制器应用说明

由于门禁一体机的集成度高,功能齐全,造价成本低,施工安装简便,很多小区的门禁项目都会用的到,特殊应用场合可加防水处理等。随着市场发展的需求,脱机管理,独立中心统一发卡授权的需求会越来越大,而这一类目前只有IC写卡授权的单门一体机可以实现。

该款门禁一体机自带刷卡控制一体功能,不需单独配读卡器,可直接接门禁电锁、出门按钮。目前应用范围有:小区门禁系统、办公门禁系统、通道门禁系统、简易月租停车收费管理系统(配有独立的管理小软件)。
