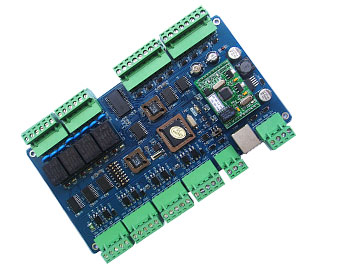

TCP/IP四门控制器

产品分类:联网门禁控制器

产品型号: DCU9904NJ-TCP

TCP/IP内置式联网门禁控制器,四门单向或双向二门用,分体式安全模式网络门禁管理系统。

产品标签:

网络门禁控制器 四门控制器 TCP/IP门禁控制器 TCP/IP联网门禁控制器

硬件设计说明:

        N系列门禁控制器的扩展,功能相同,采用接线端子方式接线。

        电路规划、元件布置、线路安排都具有其独特新颖的设计方式,其抗雷击、抗静电、电源短路保护等方面的可靠性是同类产品无法比拟的。

        用标准BIOS设计理念,可直接在BIOS系统的基础上,非常方便地增加或修改其应用层功能,以满足不同用户的需求。同时也可以使用现有的DCU9902N系列门禁控制器为用户量身定制其它非门禁场所的联网控制设备。

适用范围:

       网络型及超大网络型门禁控制系统,实际应用案例可达数百台门禁控制器在同一局域网内使用。

       通过RS485、TCP/IP通讯模块,可轻易组网进行控制,由于DCU9904NJ-TCP组网方式为模块化结构,可以根据现场进行合理的分配,所以大大地降低了成本和工程费用,特别适合应用于智能大厦、政府机关、大中院校、医院、地铁交通、海关、军事设施、核电、监狱等多种重要领域。它可以DCU9901NJ-TCP、DCU9902NJ-TCP共同组网,以实现不同应用组合。



控制器特殊应用功能:

     1、双门互锁门禁功能:应用于银行柜台防尾随门禁,监狱门禁等

     2、消防连动功能:消防信号启动时所有门自动打。

     4、多卡开门功能:必须是多张卡同时开一个门才能打开,应用于银行门禁。




联网门禁控制器技术说明:

一、兼容多种前端输入设备
     支持Wiegand26、27、32、34、36
     指纹识别技术
     ABA(第二轨道),银行磁条卡
     感应式IC卡
     生物识别技术
     密码键盘
     水印磁卡
     并具有自适应功能,控制器自动检测输入前端
二、输出和输入
     4组标准RJ45读卡器输入端口
     4组C型电锁继电器输出端子(可为有源)
     4组标准门状态输入端子
     8组辅助信号输入端子
     4组出门请求按钮输入端子
     4组C型辅助继电器输出端子(可为有源)
三、尺寸规格
         DCU9904NJ-TCP控制PCB板------175mm x 105mm x 25mm
         DCU9904NJ底板-TCP------200mm x 130mm x 2mm
         外箱尺寸-TCP------350mm x 270mm x 70mm

四、网络通讯
       标准:一个RS485网络通讯口,网络总长可达1200米 ,单条总线可连接127个门禁控制器
       通讯速率: 9600 1,1,n

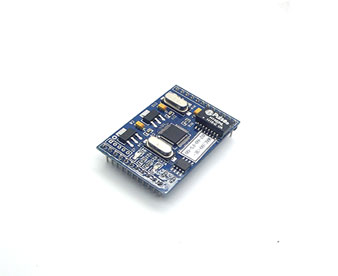

       可内置扩展TCP/IP通讯模块,实现网络方式通讯(TCP网络扩展模块如图)




五、控制器容量及系统功能
------每个控制器支持8000个卡批次,65000个固定用户持卡人,支持临时用户持卡人10000个。
------使用连号卡,可扩展至500万持卡人
------每个控制器可存贮4096条进出事件或报警事件缓冲(可扩充)
------多种可编程进入密码控制
------卡+4 位用户密码进入
------卡+4 位胁迫码报警进入
------8位超级密码进入
------支持多卡刷卡开门
------32组区域防跟踪检测设置(Anti-Passback)
------多种可编程时间段门状态工作方式
------门常开(首卡开门控制)
------刷卡+密码认证
------区域防跟踪控制
------休眠控制
------刷卡安全认证状态
------控制器内部逻辑联动控制,强大的板内内部点互锁功能
------可任意设置板中各点的互锁
------任意门点的远程软件手动控制
------各种外部联动功能,可控制灯光、CCTV、消防报警等设备,非法卡刷卡可驱动括扩展继电器报警
------内存32K+8K 512K SRAM
------64组即时网络牵引联动控制
------多种报警功能
------门开超时
------门被强行打开
------胁迫进入
------控制器被破坏
------多种时间设置
------全年节假日设置
------每个门可设置15个时间组
------未来一周的临时时间设置
------可充电镍氢电池,数据掉电保持时间超过5年
------多种系统板状态监测和自检
------数据资料出错
------网络异常及系统复位等
六、安全保护
所有输入/输出均采用先进TVS电压抑制保护,可抗雷电冲击,电源供给端口设计有自恢复保护电路,可避免人为短路故障对控制器的损毁,电锁输出电源与主板电源隔离供给,杜绝干扰


七、拨码开关设置

SW 1-7控制器地址设置  SW 8 设置冷热复位

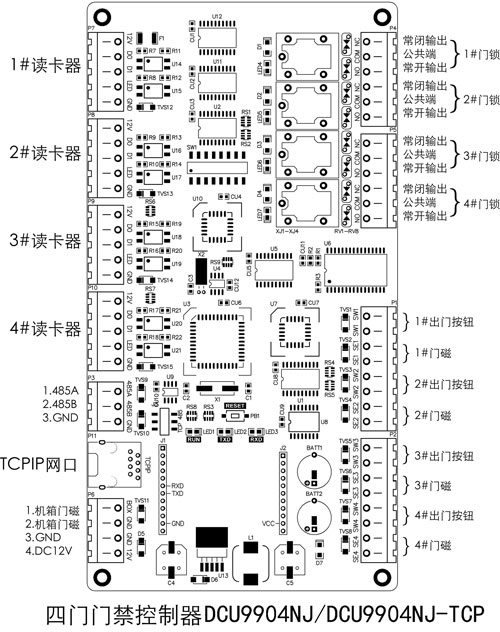

八、产品接线说明图
