一、性能及特点
人员权限写在卡扇区里、无用户数量限制。
可支持485联网,也可支持脱机使用,脱机使用通过2.4G无线模块传输数据。
授权方式简便,通过管理中心的IC卡发卡系统即可完成人员卡的发行,不必在每台控制器上依次发行所有的用户卡。
控制器参数可以通过管理卡、无线手持机、管理软件三种方式下。
采集数据可以通过无线手持机和联网管理软件两种方式实现。
该控制器主要用于各种人员流动性大的出租屋单元门、小区单元门等场合。

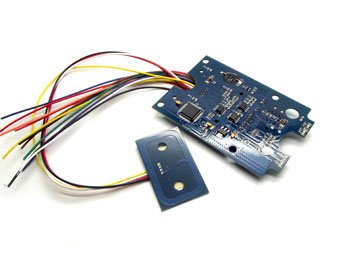

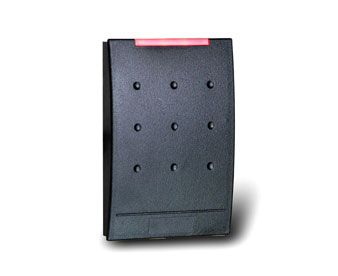

门禁机分为2种:嵌入式一体机、外置式一体机。
继电器输出分为12V脉冲输出和干接点输出。
具有一个出门按钮和一个门磁信号输入。
人员权限可设定起始使用时间,到期需到所在小区管理处或者相关管理中心办续期。
卡类别分为:住户卡、通卡、管理卡、黑名单卡4种;住户卡为普通住户卡,只能出入所在小区大门和所住单元门;通卡为小区保安、邮递人员、社区服务人员使用,可以进入小区所有单元门和大门,也可以根据需求进入多个不同小区(目前通卡最多可设同时进入8个小区所有单元门);管理卡用于下载控制器参数;黑名单卡用于下载黑名单住户卡。
门禁控器数据容量为10万条,数据满时自动溢出。当有不正常事件发生,可采用无线手持机根据时段采集数据,可以极大的满足脱机时保存数据的要求。
无线手持机具有下载控制器时钟、下载控制器参数、下载黑名单、采集读卡数据等功能。
二、技术参数
工作电压 |
8~25V直流 |
整机功耗 |
<1W |
数据保存 |
>10年(掉电后) |
记录容量 |
100,000条(可定制) |
控制卡片 |
权限写入卡中,容量无限制 |
通讯方式 |
1路RS485,1路无线(扩展功能) |
语音提示 |
有(扩展功能) |
按钮输入 |
1路 |
继电器输出 |
1路 |
门磁输入 |
1路 |
读卡类型 |
Mifare ONE卡 |
感应距离 |
10cm |
组网数量 |
65535台 |
工作温度 |
-20℃—70℃ |
工作湿度 |
20%—90% |
存储温度 |
-25℃—85℃ |
外观尺寸 |
L48×W69×H18mm |
重量 |
160G |

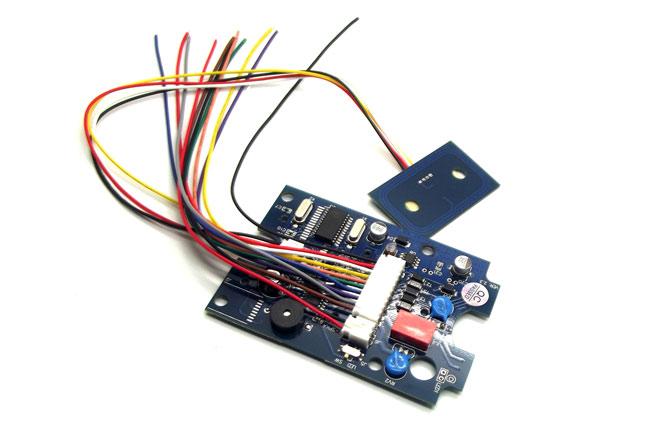

三、产品接线说明
J4(主板接线端子)
线序 |
颜色 |
颜色 |
功能 |
1 |
|
黑色 |
GND 直流12V电源负极 |
2 |
|
红色 |
+12V 直流12V电源正极 |
3 |
|
白色 |
DATA1 数据1 |
4 |
|
黄色 |
485A RS485通讯A接口 |
5 |
|
橙色 |
LED/SW 绿色灯线或开门按钮,与J5拔向有关 |
6 |
|
绿色 |
DATA0 数据0 |
7 |
|
蓝色 |
485B RS485通讯B接口 |
8 |
|
紫色 |
NO 继电器常开 |
9 |
|
灰色 |
COM 继电器公共端 |
10 |
|
棕色 |
NC 继电器常闭 |
J6(语音喇叭接线)
线序 |
颜色 |
颜色 |
功能 |
1 |
|
黑色 |
喇叭 |
2 |
|
红色 |
喇叭 |
注意:语音功能为选配功能,标配不含有。
J5:绿色灯线或开门按钮选择开关,LED时J4的橙色线为绿色灯线,SW时为开门按钮。
J7:485或TTL选择开关,正常使用时必须拔在485位置,485通信接口才有效。
四、扩展功能说明
1、RS485联网:主板标配网络通讯方式,联网用时软件版本不同。
2、TCP/IP联网:扩展定制功能模块,网络通讯实时数据,主要是方便施工与布线。
3、语音功能:提示欢迎光临、卡片是否有效,固定语音模块,配8欧0.5w的语音喇叭。
4、无线下载模块:扩展定制功能模块,2.4G脱机无线下载数据功能,需在原有主板上增加无线模块,另外配备专用的无线下载手持机,用于下载进出刷卡记录。
5、限次刷卡功能:定制芯片程序,可设置卡片刷卡次数的限制。
五、关于协议说明
该型号系列的主板,有新协议和老协议两种,14年前出货的为老协议,如有项目维护在原有设备上增加的请备注说明。
