TCP/IP四门联网控制器
产品分类：联网门禁控制器
产品型号： DCU9904N-TCP
产品标签：

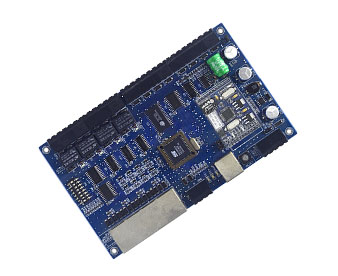

DCU9904N-TCP TCP/IP网络型四门门禁控制器系列，采用美国SST公司SST89E58RD2为主控芯片，配合大容量动态SRAM而设计的新一代门禁控制产品，该控制器具有卡用户数量大，通讯方式灵活，电源模块完全隔离等优点。DCU9904N四门禁控制器，它可独立控制四个门的单向进出或两个门的双向进出。通过RS485总线，可将127个DCU9904N组成一个控制网络，单条网络线最多可以管理508个门点，整个系统可连接多达16条网络。每个控制器通过软件设好参数后都可独立工作，不受控制计算机关机的影响。连电脑时，数据全部通过管理软件自动上载到电脑，脱机时可存储4096条交易记录和数据。DCU9904N-TCP型门禁控制器可以利用任何的事件信息来产生各种控制动作，例如门异常打开时，控制器能被设置自动锁上另外相关的门点和产生报警信号。
DCU9904N-TCP系列门禁控制器的电路规划、元件布置、线路安排都具有其合理规范的设计方式，其抗雷击、抗静电、电源短路保护等方面的可靠性是同类产品无法比拟的。DCU9904N采用最先进的设计方式，结构紧凑，避免了资源浪费，并且增加了控制器的稳定性。该系列每款控制器都具有功能完备的在线编程（ISP）及应用中编程（IAP）能力。可通过其连接的通讯网络，由PC主动的下载应用程序到指定控制器，更新门禁控制器的功能。因此用户只需下载相应的升级程序包即可完成系统硬件控制程序的升级操作。
DCU9904N-TCP为四门门禁控制器，主要适用于网络型及超大网络型门禁控制系统。通过RS485、TCP/IP协议转换，可轻易组网进行控制，由于DCU9904N-TCP组网方式为模块化结构，可以根据现场进行合理的分配，所以大大地降低了成本和工程费用，特别适合应用于智能大厦、政府机关、大中院校、医院、地铁交通、海关、军事设施、核电、监狱等多种重要领域，它可以DCU9901N-TCP、DCU9902N-TCP共同组网，以实现多种不同功能组合。
一、兼容多种前端输入设备：
支持Wiegand26、27、32、34、36
指纹识别技术
ABA(第二轨道)，银行磁条卡
感应式IC卡
生物识别技术
密码键盘
水印磁卡
并具有自适应功能，控制器自动检测输入前端
二、输出和输入：
4组标准RJ45读卡器输入端口
4组C型电锁继电器输出端子(可为有源）
4组标准门状态输入端子
4组出门请求按钮输入端子
三、技术参数：
工作电源：额定电压12V(±20%)DC，额定电流<0.3A
输入参数，干接点开关量输入
输出负载参数：控制电压≤18VAC，单路持续控制电流≥2A，控制电流总和≥5A
工作环境：温度-10℃～55℃，湿度0～95%
RJ45读感器接口：提供12V DC，200mA读感器电源
读感器连接电缆：8芯双绞屏蔽线，24AWG，最长100米
4组C型电锁继电器输出端子（可带12V DC输出），带有LED状态指示
采用可拆卸式的接线端子，合金钢无磁性法兰材料
四、尺寸规格：
DCU9904N-TCP控制PCB板------175mm x 105mm x 28mm
DCU9904N-TCP底板------240mm x 125mm x 2mm
外箱尺寸------350mm x 270mm x 70mm 外箱材料：钢板及喷塑
五、网络通讯：
一个RS485网络通讯口，网络总长可达1200米 ，单条总线可连接127个门禁控制器
通讯速率： 9600 1,1,n

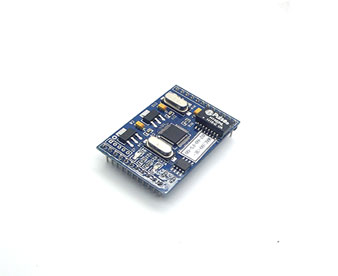

可内置TCP/IP通讯模块，实现网络方式通讯
六、控制器容量及系统功能：
------每个控制器支持8000个卡批次，65000个固定用户持卡人，支持临时用户持卡人10000个。
------使用连号卡，可扩展至500万持卡人
------每个控制器可存贮4096条进出事件或报警事件缓冲(可扩充)
------多种可编程进入密码控制
------卡+4 位用户密码进入
------卡+4 位胁迫码报警进入
------8位超级密码进入
------支持多卡刷卡开门
------32组区域防跟踪检测设置（Anti-Passback）
------多种可编程时间段门状态工作方式
------门常开（首卡开门控制）
------刷卡+密码认证
------区域防跟踪控制
------休眠控制
------刷卡安全认证状态
------控制器内部逻辑联动控制，强大的板内内部点互锁功能
------可任意设置板中各点的互锁
------任意门点的远程软件手动控制
------各种外部联动功能，可控制灯光、CCTV、消防报警等设备
------内存62K EPROM， 512K SRAM
------实时时钟，门开超时报警1—255秒，可设定
------多种报警功能
------门开超时
------门被强行打开
------胁迫进入
------控制器被破坏
------多种时间设置
------全年节假日设置
------每个门可设置15个时间组
------未来一周的临时时间设置
------锂电池，数据掉电保持时间超过90天
------多种系统板状态监测和自检
------数据资料出错
------网络异常及系统复位等
七、安全保护 ：
所有输入/输出均采用先进TVS电压抑制保护，可抗雷电冲击，电源供给端口设计有自恢复保护电路，可避免人为短路故障对控制器的损毁，电锁外输出电源与主板电源隔离供给，杜绝干扰
八、拨码开关设置：
SW 1-7控制器地址设置 SW 8设置 冷热复位
