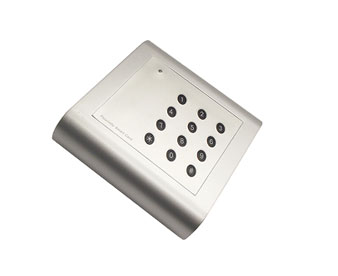

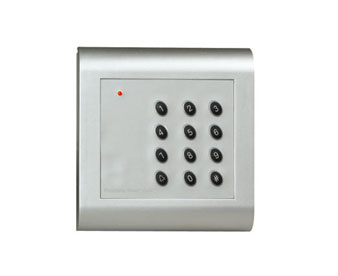

RF8601/RF8601K读卡器为工作频率为125KHz的非接触式射频ID卡读卡器，它釆用先进的射频接收线路设计及嵌入式微控制器,结合高效译码算法，完成对EM兼容式ID卡的接收，具有接收灵敏度高﹑工作电流小、抗干扰能力强、性能价格比高等特点。其新颖的外观设计、标准的86电气安装结构，使用安装更加灵活方便，被广泛适用于门禁、考勤、停车场等各种射频识别应用领域。
读卡器的使用与操作
l.使用说明
读卡器通电后, 黄灯常亮, 蜂鸣器鸣一声，当有效卡接近时, 黄灯转绿灯，到达设定时间后再变为黄灯；当无效卡接近时, 黄灯转红灯，然后再变为黄灯。读卡后, 若ID卡仍在射频卡应区内读卡器将不重读该卡号。同一ID卡，读卡后在极短时间内迅速离开射频卡应区又进入该区时，读卡器将不读该ID卡号。不同ID卡分别进入射频卡应区范围，读卡器将连续读卡。
2.安装步骤：
预先在墙面上安装标准的86电气底盒。打开读卡器前面罩(两侧有两小孔，用螺丝刀分别撬开两侧即可 )，用螺丝将读卡器底座固定到电气底盒上。然后按定义要求将读卡器数据线紧固到相应的接线端子上，并插装到读卡器面板上的插座上。确认无误后将读卡器面板扣装到底座上即可。
注意事项!!：
1.最大读卡距离是在无干扰环境中，读卡器按照正确方式安装，且卡片平行于读卡器表面测得，任何电磁干扰环境都将
影响读卡距离
2.严禁将读卡器安装于磁性金属物体表面，金属材料将严重影响RF信号
3.严禁将读卡器安装于产生干扰电磁场设备附近，如：马达、AC/DC转换器、UPS、继电器、监视器等。
| 功能特性 | |||
|
支持多种编码方式数据格式卡：Wiegand26Bit、Wiegand27Bit、Wiegand32Bit等 |
|
应用范围广，可方便的接入其它系统 |
|
|
可带标准3×4键盘 |
|
内置双色LED及蜂鸣器，且指示灯可外部控制 |
|
|
完全支持EM兼容格式ID卡 |
|
防冲撞读取卡号（多卡同时进入时，只读一张） |
|
|
内置天线,工作频率为低频 |
|
灵活的处理方式，可满足用户的各种应用求 |
|
|
在有效离内数据接收时间小于80ms |
|
强驱动数据输出端口，通讯电缆距离可达100m |
|
|
可插拔的接线端子，方便客户接线 |
|
86底盒安装结构，密封，用于室内或户外 |
| 技术参数 | |||
|
|
工作电压：7～12VDC |
|
工作电流：平均值50mA，峰值100mA |
|
|
工作频率125KHz |
|
工作环境：温度-20℃～65℃，湿度0～95% |
|
|
最大读卡距离10～18cm |
|
读感器连接电缆：8芯屏蔽双绞线，最长100米 |
|
|
重量：85克 |
|
颜色：黑色、银色 |
|
|
外形尺寸：92(长) X 86(宽) X 18(厚)mm |
|
外形材料：硬塑料 |
| 外观结构及接线端子 | |||
