一、产品技术参数

尺寸：121mm*84mm*22mm

颜色： 黑色

工作电压：DC 9~16V

工作电流：≤100mA

格式：WG26、WG34可选

输出：RS232、RS485

适用于对卡片安全管理要求比较高的场合

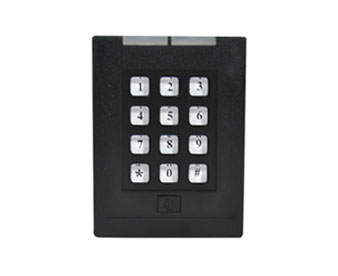

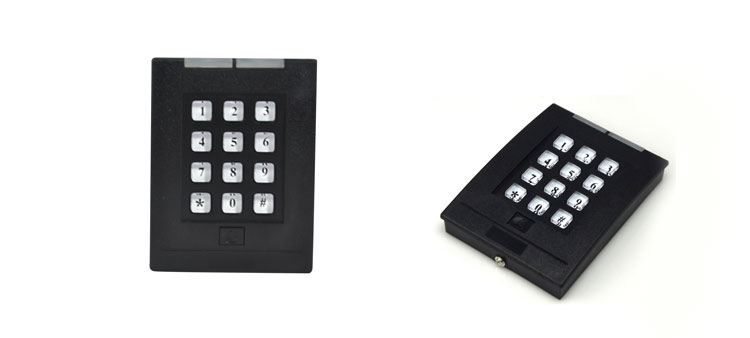

二、产品外观图片

三、Wiegand 门禁读头wiegand 数据定义

Data0与Data1 在没有数据输出的情况下，都为高电平。

逻辑定义

数据位0 在Data0线上产生一个宽度为50us的低电平。

数据位1 在Data1线上产生一个宽度为50us的低电平。

每一位数据的长度为2ms。

z关于输出信息介绍

输出信息 W26 为3Bytes , W34 为4Bytes。

z关于校验位

在数据的前面加前半部分数据偶校验位，末位加后半部分数据奇校验位。

例：

卡号为 : 6B 3D 12 D6 输出数据为： 3D 12 D6

Wiegand26 编码：0 00111101 00010010 11010110 1 偶校验 3D 12 D6 奇校验

四、键盘读头键盘数据格式

A、Wiegand 数据(4BIT 模式)

按键 Wiegand 数据编码

0 0000 1 0001

2 0010 3 0011

4 0100 5 0101

6 0110 7 0111

8 1000 9 1001

* 1010 # 1011

该模式兼容HID 键盘Wiegand 输出。

该模式为我公司默认键盘输出格式，在客户没有特殊要求的情况下，都使用该模式。

B 、Wiegand 数据(8BIT 模式)

按键 Wiegand 数据编码

0 11110000 1 11100001

2 11010010 3 11000011

4 10110100 5 10100101

6 10010110 7 10000111

8 01111000 9 01101001

* 01011010 # 01001011

该输出模式低4bit 为键盘键值，高4bit 为键盘键值的取反。

C、 Wiegand 数据(6 位密码模式)

i. 该模式输出长度为26bit ,遵从上面关于Wiegand26 格式的描述。

ii. * 为清零按键，当有该输入时，之前的输入被清除，全为0。

iii. # 为确认输出按键，当有该输入时，之前的输入被组合成一个Wiegand26数据输出。

iv. 当按键输出不足6位时，高位以0 补充。

例子： 当按键‘1’，‘2’，‘3’，‘4’，‘5’，‘6’，‘#’

输出数据为0x12 0x34 0x56 三个字节。

五、二代证，CPU 卡读头插接件定义

4*3.81mm 插接件定义：GND DATA1 DATA0 VCC

6*3.81mm 插接件定义：LED GND DATA1 DATA0 VCC BUZ

六、安装小技巧

读头安装应该避免强干扰源，在金属表面安装的读卡器，尽量与厂家联系定制特殊环境读头。

在使用较远距离的传输线连接读头的时候，应该注意信号屏蔽，电源地线一定要加粗。

多与厂家沟通获取更多帮助。
