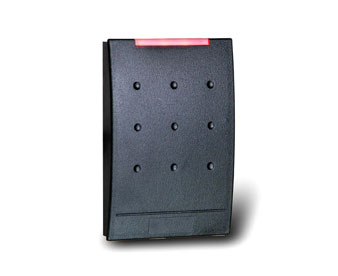

IC脱机读扇区电梯读卡器
产品分类：电梯读卡器及发卡器
产品型号： RF8604T
产品标签：
为方便电梯管理系统安装与施工，该电电梯专用IC读卡器，可读取IC卡片扇区信息，与易蓝斯特电梯主控制板通讯，专用协议，用于脱机IC写卡电梯管理管理系统。管理中心通过专用发卡器发卡后可直接读取卡片信息并且判断卡片有效有权限。
一、技术参数
|
工作电压 |
8～25V直流 |
|
整机功耗 |
<1W |
|
数据保存 |
>10年(掉电后) |
|
记录容量 |
100,000条（可定制） |
|
控制卡片 |
权限写入卡中，容量无限制 |
|
通讯方式 |
1路RS485，1路无线（扩展功能） |
|
语音提示 |
有（扩展功能） |
|
按钮输入 |
1路 |
|
继电器输出 |
1路 |
|
门磁输入 |
1路 |
|
读卡类型 |
Mifare ONE卡 |
|
感应距离 |
10cm |
|
组网数量 |
65535台 |
|
工作温度 |
-20℃—70℃ |
|
工作湿度 |
20%—90% |
|
存储温度 |
-25℃—85℃ |
|
外观尺寸 |
L48×W69×H18mm |
|
重量 |
160G |
二、产品接线说明
J4(主板接线端子)
|
线序 |
颜色 |
颜色 |
功能 |
|
1 |
|
黑色 |
GND 直流12V电源负极 |
|
2 |
|
红色 |
+12V 直流12V电源正极 |
|
3 |
|
白色 |
DATA1 数据1 |
|
4 |
|
黄色 |
485A RS485通讯A接口 |
|
5 |
|
橙色 |
LED/SW 绿色灯线或开门按钮，与J5拔向有关 |
|
6 |
|
绿色 |
DATA0 数据0 |
|
7 |
|
蓝色 |
485B RS485通讯B接口 |
|
8 |
|
紫色 |
NO 继电器常开 |
|
9 |
|
灰色 |
COM 继电器公共端 |
|
10 |
|
棕色 |
NC 继电器常闭 |
