RS485二门联网控制器

产品分类:联网门禁控制器

产品型号: DCU9902N

两门单向分体式联网门禁控制器,标配RS485通讯方式,可扩展TCP/IP通讯方式,6.5万张卡片容量

产品标签:

RS485联网二门控制器 联网门禁系统 联网门禁控制器

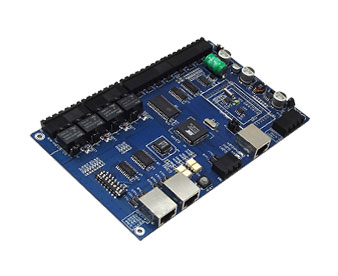

  DCU9902N TCP/IP网络型两门门禁控制器系列,采用美国SST公司SST89E58RD2为主控芯片,配合大容量动态SRAM而设计的新一代门禁控制产品,该控制器具有卡用户数量大,通讯方式灵活,电源模块完全隔离等优点。该系列每款控制器还都具有功能完备的在线编程(ISP)及应用中编程(IAP)能力。可通过其连接的通讯网络,由PC主动的下载应用程序到指定控制器,更新门禁控制器的功能。因此用户只需下载相应的升级程序包即可完成系统硬件控制程序的升级操作。
  DCU9902N系列门禁控制器的电路规划、元件布置、线路安排都具有其独特新颖的设计方式,其抗雷击、抗静电、电源短路保护等方面的可靠性是同类产品无法比拟的。尤其是采用标准BIOS设计理念,可直接在BIOS系统的基础上,非常方便地增加或修改其应用层功能,以满足不同用户的需求。同时也可以使用现有的DCU9902N系列门禁控制器为用户量身定制其它非门禁场所的联网控制设备,这已在我们很多客户处得到了满意的证实。
  DCU9902N为两门门禁控制器,主要适用于网络型及超大网络型门禁控制系统。通过RS485、TCP/IP通讯模块,可轻易组网进行控制,由于DCU9902N组网方式为模块化结构,可以根据现场进行合理的分配,所以大大地降低了成本和工程费用,特别适合应用于智能大厦、政府机关、大中院校、医院、地铁交通、海关、军事设施、核电、监狱等多种重要领域。它可以DCU9901N、DCU9904N共同组网,以实现不同应用组合。


一、兼容多种前端输入设备
支持Wiegand26、27、32、34、36
指纹识别技术
ABA(第二轨道),银行磁条卡
感应式IC卡
生物识别技术
密码键盘
水印磁卡
并具有自适应功能,控制器自动检测输入前端


二、输出和输入
 2组标准RJ45读卡器输入端口
2组C型电锁继电器输出端子(可为有源)
2组标准门状态输入端子
4组辅助信号输入端子
2组出门请求按钮输入端子
2组C型辅助继电器输出端子(可为有源)


三、技术参数:
工作电源:额定电压12V(±20%)DC,额定电流<0.3A
输入参数,干接点开关量输入
输出负载参数:控制电压≤18VAC,单路持续控制电流≥2A,控制电流总和≥5A
工作环境:温度-10℃~55℃,湿度0~95%
RJ45读感器接口:提供12V DC,200mA读感器电源
读感器连接电缆:8芯双绞屏蔽线,24AWG,最长100米
4组C型电锁继电器输出端子(可带12V DC输出),带有LED状态指示
采用可拆卸式的接线端子,合金钢无磁性法兰材料


四、尺寸规格
DCU9902N控制PCB板------175mm x 105mm x 25mm
DCU9902N底板------200mm x 130mm x 2mm
外箱尺寸------350mm x 270mm x 70mm

外箱材料:钢板及喷塑


五、网络通讯:
一个RS485网络通讯口,网络总长可达1200米 ,单条总线可连接127个门禁控制器
通讯速率: 9600 1,1,n
可内置TCP/IP通讯模块,实现网络方式通讯


六、控制器容量及系统功能:
------每个控制器支持8000个卡批次,65000个固定用户持卡人,支持临时用户持卡人10000个。
------使用连号卡,可扩展至500万持卡人
------每个控制器可存贮4096条进出事件或报警事件缓冲(可扩充)
------多种可编程进入密码控制
------卡+4 位用户密码进入
------卡+4 位胁迫码报警进入
------8位超级密码进入
------支持多卡刷卡开门
------32组区域防跟踪检测设置(Anti-Passback)
------多种可编程时间段门状态工作方式
------门常开(首卡开门控制)
------刷卡+密码认证
------区域防跟踪控制
------休眠控制
------刷卡安全认证状态
------控制器内部逻辑联动控制,强大的板内内部点互锁功能
------可任意设置板中各点的互锁
------任意门点的远程软件手动控制
------各种外部联动功能,可控制灯光、CCTV、消防报警等设备,非法卡刷卡可驱动括扩展继电器报警
------内存32K+8K 512K SRAM
------64组即时网络牵引联动控制
------多种报警功能
------门开超时
------门被强行打开
------胁迫进入
------控制器被破坏
------多种时间设置
------全年节假日设置
------每个门可设置15个时间组
------未来一周的临时时间设置
------可充电镍氢电池,数据掉电保持时间超过5年
------多种系统板状态监测和自检
------数据资料出错
------网络异常及系统复位等


七、安全保护 :
所有输入/输出均采用先进TVS电压抑制保护,可抗雷电冲击,电源供给端口设计有自恢复保护电路,可避免人为短路故障对控制器的损毁,电锁输出电源与主板电源隔离供给,杜绝干扰


八、拨码开关设置:

SW 1-7控制器地址设置  SW 8 设置冷热复位

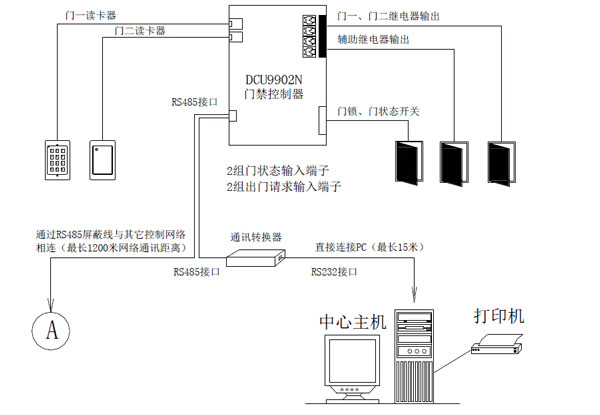

九:产品设备接线说明图:

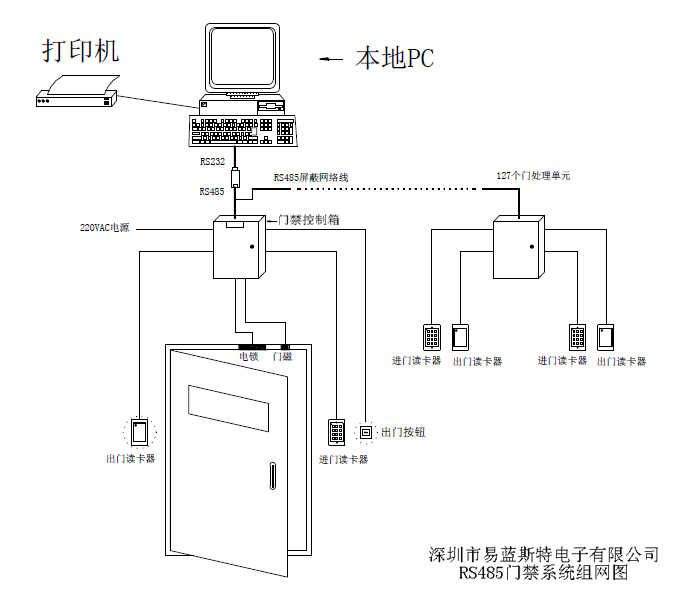

十、RS485系统组网拓扑图:

十一:该联网门禁控制器产品应用说明

该系列联网门禁控制器为我司自主开发生产的主控制器,是我司整合专业化的一卡通系统的核心应用产品,可用于我司定制专业化的一卡通系统开发。目前标准应用功能有:联网门禁系统、AB门双门互锁门禁系统(兼容识别端人脸识别、指纹、刷卡)在线门禁巡更考勤一卡通等。
