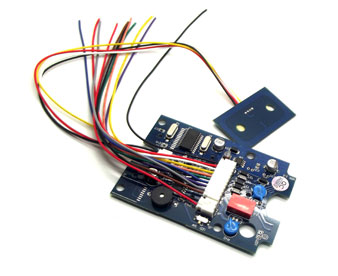

嵌入式暗装电梯读卡器

产品分类:电梯读卡器及发卡器

产品型号: RF8604T PCB

该读卡器为电梯刷卡系统,暗装方式专用,为我司IC免布线电梯刷卡专用型嵌入式读卡器

产品标签:

电梯专用嵌入式暗装读卡器 电梯刷卡系统 电梯读卡器

 为方便电梯管理系统安装与施工,该电电梯专用IC读卡器,可读取IC卡片扇区信息,与易蓝斯特电梯主控制板通讯,专用协议,用于脱机IC写卡电梯管理管理系统。管理中心通过专用发卡器发卡后可直接读取卡片信息并且判断卡片有效有权限。该读卡器采用暗装方式。

   易蓝斯特电梯刷卡系统(电梯楼层管控制系统)读卡器,读卡天线采用强抗干扰型天线,即便隔着电梯按键面板(金属),也能感应读卡,读卡电路板及感应天线安装在电梯电梯按键面板后面,正面感应区域通过帖上该感应读卡面板提示是读卡区域即可,这样就避免了用户对明装读卡器的破坏。

    可与我与配套搭配的电梯控制系统刷卡面板配套使用,安装后美观大方。

一、读卡器PCB技术参数

工作电压

825V直流

整机功耗

<1W

数据保存

>10(掉电后)

记录容量

100,000条(可定制)

控制卡片

权限写入卡中,容量无限制

通讯方式

1RS4851路无线(扩展功能)

语音提示

有(扩展功能)

读卡类型

Mifare ONE

感应距离

10cm

工作温度

-20℃—70

工作湿度

20%90%

存储温度

-25℃—85

主板尺寸

天线30*50mm主板94*65m

安装尺寸

主板53*60mm 孔径4.9mm

天线28.8mm  孔径6mm


二、读卡器主板接线说明:


J4(主板接线端子)

线序

颜色

颜色

功能

1

黑色

GND      直流12V电源负极

2

红色

+12V      直流12V电源正极

3

白色

DATA1     数据1

4

黄色

485A      RS485通讯A接口

5

橙色

LED/SW    绿色灯线或开门按钮,与J5拔向有关

6

绿色

DATA0     数据0

7

蓝色

485B      RS485通讯B接口

8

紫色

NO       继电器常开

9

灰色

COM     继电器公共端

10

棕色

NC       继电器常闭
