探测器（地下车库专用剩余车位指示灯）是车位指示系统中的重要组成部分，它将超声波探头与指示灯集成一体化，安装在每个车位靠近通道一侧上方，采用超声波测距的工作原理采集当前车位的空满状态，控制车位指示灯的显示。

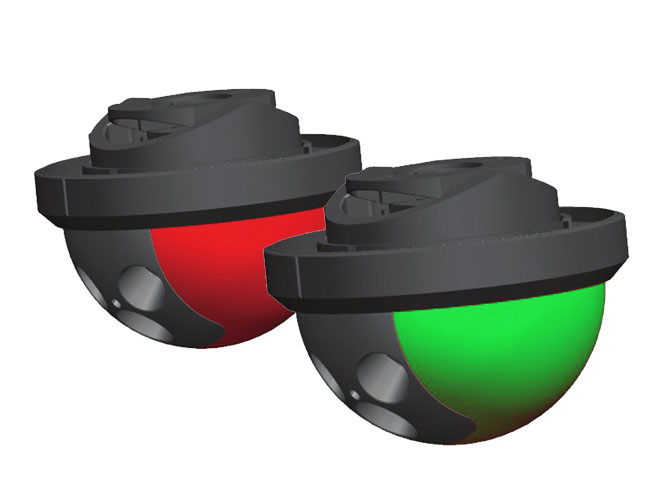

一体式超声波探测器（地下车库专用剩余车位指示灯）由探测器部分和指示灯组成，探测器部分为超声波探头，用来探测车位的空满状态；指示灯根据探测器的不同探测情况显示出相应的颜色。当车位上没有车辆停泊时指示灯显示为绿色，有车辆停泊时指示灯显示红色，VIP预定车位指示灯一直显示为蓝色。

一、 产品特色

a.工程塑料壳体，球形结构，大气美观；

b.磨砂灯罩，发光均匀柔和，内置8颗LED灯珠，保证较远的可见距离；

c.360°可视角度，避免遮挡，可在不同位置观察车位指示灯颜色变化情况；

d.探测和指示集成一体，不用外接车位指示灯，降低采购成本；

e.使用超声波探测方式，精度高，抗干扰能力强；

f.采用多探头探测方式，探测角度更大，探测范围更广，精准探测车位被占用情况；

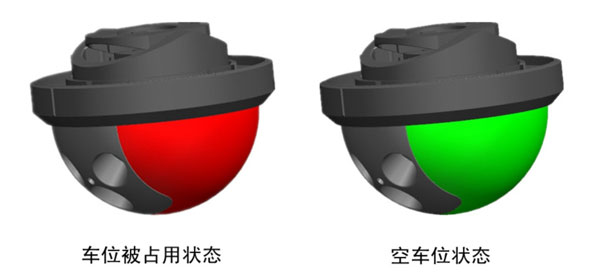

g.车位指示灯显示三种颜色，红色代表车位占用，绿色代表空车位，蓝色代表私人车位；

h.无需系统，无需控制设备，产品稳定性更高；

i.两线无极性布线方式，布线简单，多步骤一步到位，省时省力；

j.自动调节灵敏度方式，现场调试方便；

k.自动保存测试距离技术，无需编码设置高度，测试便捷；

l.底座可以调整角度，便于准确对准所停车辆；

m.底座和球体采用旋转式安装结构，安装方便，施工简单；

n.维护方便，售后简单；

o.节能环保，功率低，无污染。

二、技术参数

三、安装

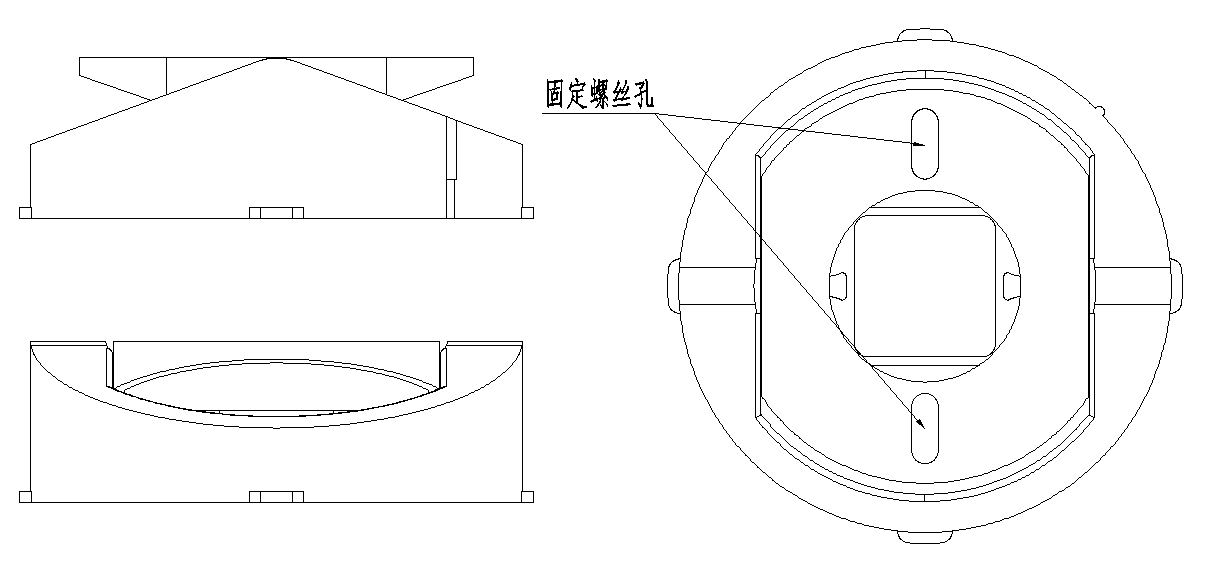

 第一步：将超声波底座安装在86盒或者其它底面上，在固定螺丝孔的位置打两颗螺丝固定好底座；

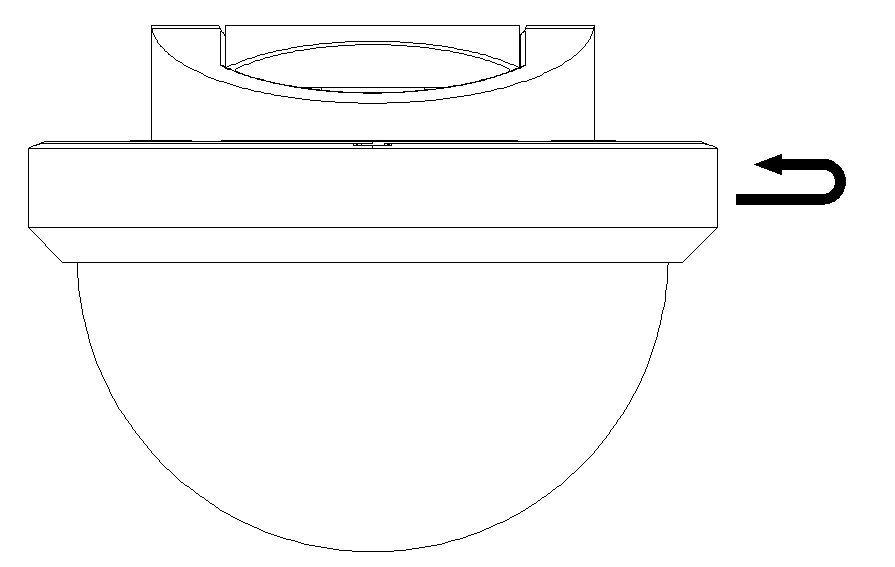

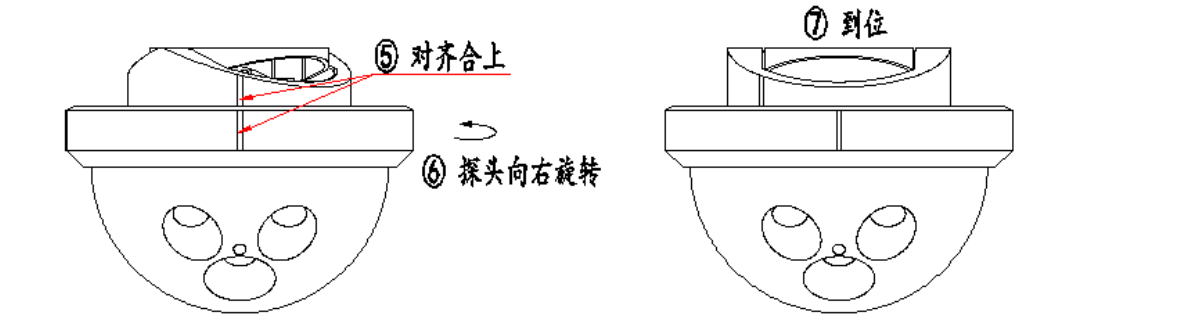

第二步：底座固定好后，产品部分直接顺时针旋转安装在底座上。

四、 布线

五、调试

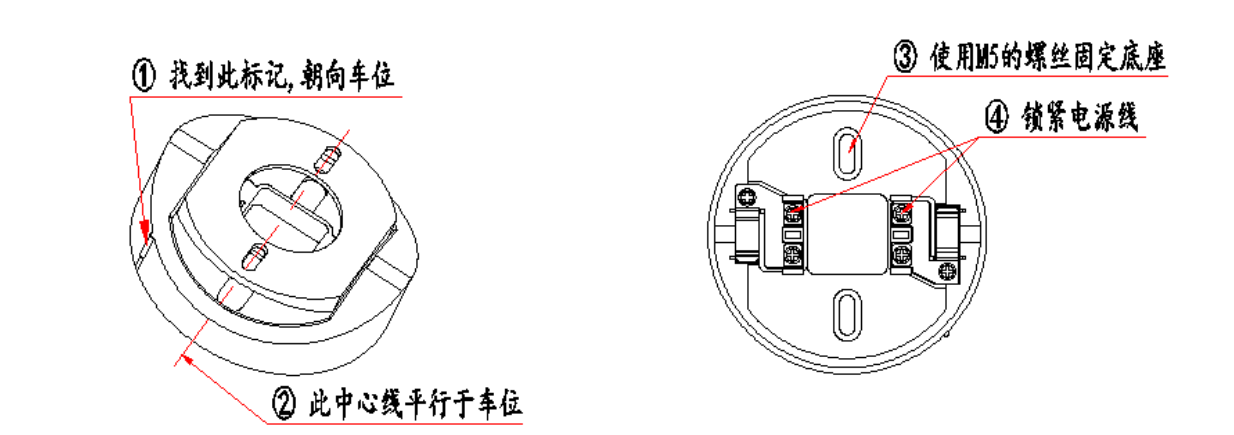

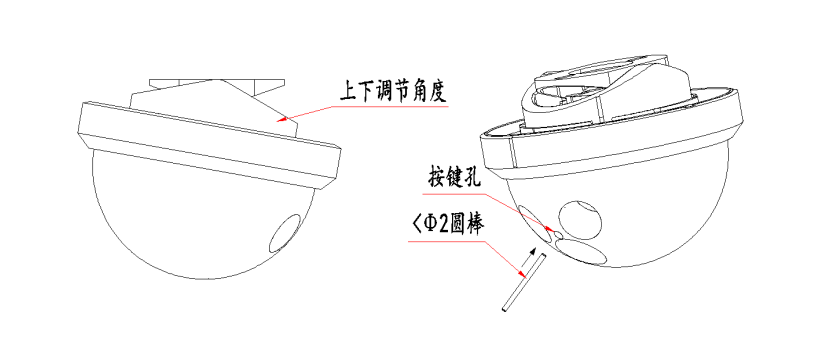

1.超声波安装完成后，底座部分上下调整一定角度，使超声波对准车位，上图所示；

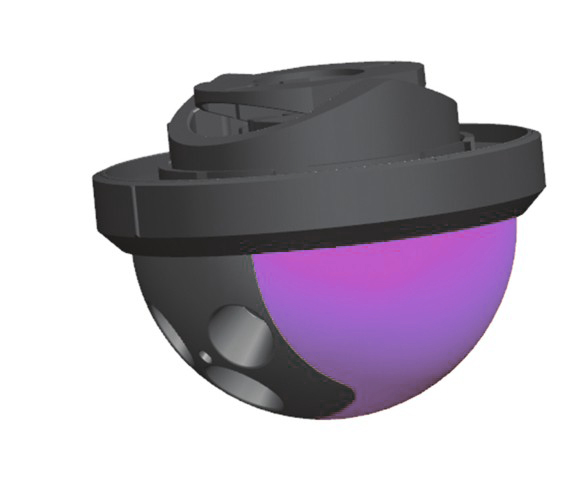

2.超声波调整好角度并通电后，指示灯开始闪烁绿灯。几秒钟后，指示灯会保持同一种颜色不变（红色或者绿色），此时用<Φ2mm的圆棒伸进按键孔按下2S左右，放开按键后，超声波开始自动检测距离，指示灯由粉色变为白色最终变成绿色后，测试结果保存，调试完成。

3.调试完成后，指示灯会一直显示绿色，此时表示空车位状态，当有车停进车位时，指示灯会变成红色，表示车位被占用；

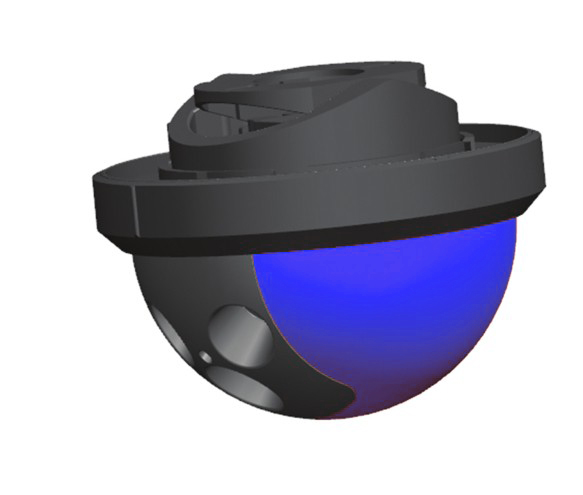

4.如果是私人车位，用<Φ2mm的圆棒伸进按键孔按下5S左右，放开按键后，指示灯颜色变为蓝色（如不想设成私人车位，再将按键长按5S左右，指示灯会变成绿色）。

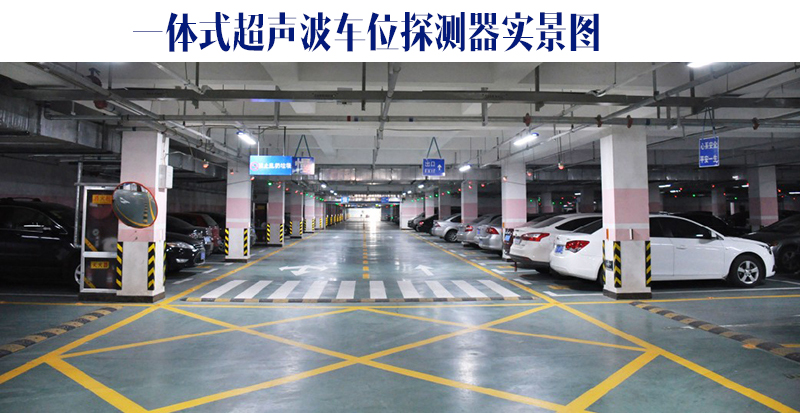

六、现场安装效果图
