ID金属防水读卡器

产品分类:门禁读卡器

产品型号: RF7005

读ID卡,全金属外壳设计,防水处理,适用于室外环境

产品标签:

金属外壳防水设计,室外环境适用



RF7005非接触式射频读卡器,采用先进的射频通讯电路及嵌入式微功耗微处理器设计,具有接收灵敏度高、工作电流小、抗干扰能力强、性能价格比高等特点。外观设计时尚、使用安装更加灵活方便,被广泛适用于门禁、考勤、在线巡更等各种射频识别应用领域。

安装步骤:

  拆下读卡器金属后背板(底部有两颗螺丝,拧开螺丝,即可拆下后盖 ),用螺丝将读卡器后盖固定到安装位置。然后按定义要求将读卡器数据排线接好,确认无误后将读卡器面板扣装到底座上拧上螺丝即可。

注意事项!!

1.最大读卡距离是在无干扰环境中,读卡器按照正确方式安装,且卡片平行于读卡器表面测得,任何电磁干扰环境都将影响读卡距离;

2.严禁将读卡器安装于磁性金属物体表面,金属材料将严重影响RF信号;

3.严禁将读卡器安装于产生干扰电磁场设备附近,如:马达、AC/DC转换器、UPS、继电器、监视器等。



功能特性

支持多种编码方式:Wiegand26BitWiegand27BitWiegand32Bit

金属防水外壳,可室外环境使用

可读EM物理卡号

带蜂鸣器及指示灯刷卡指示

快速刷卡响应,响应时间<100ms

强驱动数据输出端口,通讯电缆距离> 100m(24AWG)



技术参数

工作电压:712VDC

工作电流:平均值80mA,峰值130mA

工作频率125KHz

工作环境:温度-20℃~65℃,湿度095%

最大读卡距离510cm

读感器连接电缆:8芯屏蔽双绞线,最长100

重量:350

颜色:黑色

外形尺寸:124() X 84() X 22()mm

外形材料:硬塑料



接线定义

1+12VDC电源(红色)

2-:电源负极(GND)(黑色)

3、(蓝色)

4、(黄色)
5
、(灰色)
6
、(紫色)
7
D0(绿色)
8
D1
(白色)
9
(棕色)

10、(橙色)

11、(粉红)

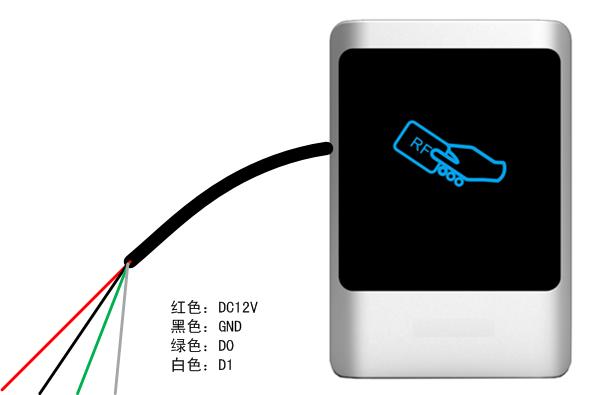

外观结构及接线端子图
