IC脱机写卡加密智能小区门禁管理系统方案(免布线管理中心统一发卡)
一、应用前景说明:
随着科技的进步,国民经济的提高和安全文明小区、智能化大厦建设的普遍展开,使得「信息化」从概念提升到了普遍应用。门禁一体机具有集成度高,功能齐全,造价成本低,施工安装简便,特殊应用场合可加防水处理等,很多小区的门禁项目都会用到。由于居住小区具有单元楼分散,联网施工布线难度大,而独立式的门禁一体机又难以实现管理中心统一发卡、卡片安全管理加密的需求。深圳市易蓝斯特电子有限公司在对门禁IC卡扇区读写应用技术基础上,解决了这一技术难关,使得小区物业管理更加方便、安全。
这一类小区门禁系统也是深圳市易蓝斯特电子有限公司专门针对项目小区专业设计的智能门禁管理系统,它具有一次发卡,授权多个门的功能,可以在脱机使用的情部下授权卡片的有效使用时间,卡片采用IC卡独立写卡加密及门禁机加密的双重加密模式,使得卡片不易被复制,同时又兼具了ID脱机一体机的施工简便的特点。它对提高现代化管理水平和人民生活质量,对推动整个社会信息化进程都具有重要的作用。
“一卡通”,是综合智慧卡、自动控制、电脑通讯及网络技术,使得生活在特定区域的人们及访客,只需随身一张智能卡,就可以享受诸如出入口、消费、用餐及其它日常生活及社会活动中各种便捷、安全、舒适的服务,同时也可提高该社区内部管理及工作效率。举例来说,别墅内部管理,只须凭借一张智能卡,即可控制员工出入厂门、允许进出特定工作场所或图书借用、文具请领、交通车乘坐等。除此之外,还可用于公司餐厅、内部商场、浴池、理发等福利设施的享用或医药费报销等。
我们推荐使用ELANST非接触式IC卡系门禁系统统,具有更多的优点。通过这套系统,可以实现对人员权限的明确限定,无论是内部人员或外部人员,都可以通过对权限的设置,清楚的界定可以自由进出的权限。极大的解放了人员管理的压力,并可达到在提高安全度的情况下节约人力的效果。
二、系统设计依据
1. 智能小区门禁系统设计依据:
以人为本
“人”是小区智能化管理的主体,系统设计应紧紧围绕着人们的实际需求,以实用、简便、经济、安全的原则,同时照顾到不同不同人员进出的不同需要,满足小区安全管理这一特定使用功能。
适用性
当今科技发展迅速,可应用于一卡通系统的技术和产品可谓层出不穷,工程中选用的系统和产品都应能使用户得到实实在在的受益,并满足近期使用和远期发展的需要。在多种实现途经中,选择最经济可行的途经。
先进性
系统的设计和产品选用在投入使用时应具有一定的技术先进性,但不盲目追求尚不成熟的新技术或不实用的新功能,以充分保护用户的投资。
可靠性
系统的设计应具有较高的可靠性,在系统故障或事故造成中断后,能确保数据的准确性、完整性和一致性,并具备迅速恢复的功能。
实施的可行性
以现有成熟的产品为对象设计,同时还考虑到周边信息通信环境的现状和技术的发展趋势,并考虑主管部门管理的要求,使设计的方案现实可行。
标准化、开放性
标准化、开放性是信息技术发展的必然趋势。在可能的条件下,设计中采用的产品都尽可能是标准化、具良好开放性的,并遵循国际上通行的通信协议。应用软件尽量采用已商品化的通用软件,以减少二次开发的工作量和利于日后的使用和维护。
可扩充性
系统设计中考虑到今后技术的发展和使用的需要,具有更新、扩充和升级的可能。
数据安全
采取必要的措施,保障各智能化系统数据的安全。
易操作性
小区智能化系统是面向各种管理层次使用的系统,系统及其功能的配置以能给用户提供舒适、安全、方便、快捷为准则,其操作应简便易学,而绝不能因“智能”而给用户带来不便,甚至烦恼。
针对性
小区智能化系统的设置并非千篇一律的,而应根据工程的实际情况,如工程规模、配套设施、市场定位、用户对象、管理要求、规划及平面布局等等因素,作出有针对性的设计。
本方案中采用的系统基于整个门禁控制系统,可以方便的实现功能方面的扩展和数量方面的扩展,设计用非接触IC卡充当通行卷。使用者可以凭卡在其指定的范围内凭自己的权限自由出入。
2. 系统设计所遵循的规范:
《智能建筑设计标准》(DBJ08-47-95)
《商用建筑线缆标准》(EIA/TIA-569)
《民用建筑电气设计规范》(JGJ/T16-92)
《工业电视系统工程设计规范》(GBJ115-87)
《电气装置安装工程施工及验收规范》(GBJ23-90,92)
《民用闭路监视系统工程技术规范》(GB50198-94)
《安全防范工程程序与要求》(GA/T75-94)

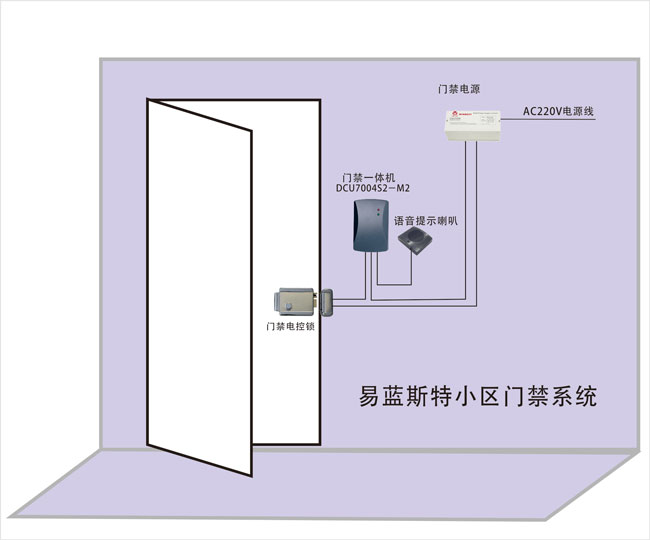

三、智能小区门禁管理系统技术说明:
(一)、系统门禁一体机控制器核心功能
1、IC脱机写卡,管理中心统一发卡,设置卡片进出不同门的权限。
2、卡片时间有效期管理, 可针对不同卡片设置不用的规则。
4、每张卡片独立安全加密,防复制,对小区更安全地管理。
5、通过黑名单卡设置卡片挂失,单台控制器黑名单管理数量为500个。
6、人员权限写在卡片扇区里,脱机管理不限卡片数量。
7、控制器可存储10万条脱机数量。
8、迷你小巧,楼宇对讲门禁嵌入式安装方式。
9、施工简便,安装维护服务少。
10、可整合我司电梯楼层管理系统实现小区门禁刷卡梯控一卡通脱机写卡管理。
11、IC脱机应用可用于简易月租型固定车收费管理系统。
(二)、门禁一体机控制器卡片分类及权限说明
住户卡:出入所在小区大门和所住单元门,在管理中心统一写卡发卡,可限定每张卡片进出的有效时间段及进出大门的权限。
通卡:小区保安、邮递人员、社区服务人员使用,可以进入小区所有单元门和大门,也可以根据需求进入多个不同小区(目前通卡最多可设同时进入8个小区所有单元门。
管理卡:用于下载和上传控制器参数。在管理中心软件设置好硬件参数后,写入管理卡后,拿到安装现场刷下卡,可设置硬件参数。
黑名单卡:用于删除和下载黑名单卡,主要是用于挂失卡片。在管理中心软件设置好挂失卡片名单后通过黑名单卡写卡,然后拿到现场刷一下需要挂失的大门的门禁读头即可完成持失。
(三)、门禁一体机控制器参数
工作电压: 8~25V直流
整机功耗: <1W
数据保存: >10年(掉电后)
记录容量 :100,000条(可定制)
控制卡片 :权限写入卡中,容量无限制
通讯方式: 1路RS485,1路无线(扩展功能)
语音提示: 有(扩展功能)
按钮输入 :1路
继电器输出 :1路
门磁输入:1路
读卡类型: Mifare ONE卡
感应距离: 10cm
组网数量: 65535台
工作温度: -20℃—70℃
工作湿度: 20%—90%
存储温度: -25℃—85℃
主板尺寸: 天线30*50mm主板94*65m
(四)、扩展功能说明
1、RS485联网:主板标配网络通讯方式,联网用时软件版本不同。
2、TCP/IP联网:扩展定制功能模块,网络通讯实时数据,主要是方便施工与布线。
3、语音功能:提示欢迎光临、卡片是否有效,固定语音模块,配8欧0.5w的语音喇叭。
4、无线下载模块:扩展定制功能模块,2.4G脱机无线下载数据功能,需在原有主板上增加无线模块,另外配备专用的无线下载手持机,用于下载进出刷卡记录。
5、限次刷卡功能:定制芯片程序,可设置卡片刷卡次数的限制。
(五)、IC门禁一体机主板接线说明
J4(主板接线端子)
线序 |
颜色 |
颜色 |
功能 |
1 |
|
黑色 |
GND 直流12V电源负极 |
2 |
|
红色 |
+12V 直流12V电源正极 |
3 |
|
白色 |
DATA1 数据1 |
4 |
|
黄色 |
485A RS485通讯A接口 |
5 |
|
橙色 |
LED/SW 绿色灯线或开门按钮,与J5拔向有关 |
6 |
|
绿色 |
DATA0 数据0 |
7 |
|
蓝色 |
485B RS485通讯B接口 |
8 |
|
紫色 |
NO 继电器常开 |
9 |
|
灰色 |
COM 继电器公共端 |
10 |
|
棕色 |
NC 继电器常闭 |
J6(语音喇叭接线)
线序 |
颜色 |
颜色 |
功能 |
1 |
|
黑色 |
喇叭 |
2 |
|
红色 |
喇叭 |
注意:语音功能为选配功能,标配不含有。
J5:绿色灯线或开门按钮选择开关,LED时J4的橙色线为绿色灯线,SW时为开门按钮。
J7:485或TTL选择开关,正常使用时必须拔在485位置,485通信接口才有效。
